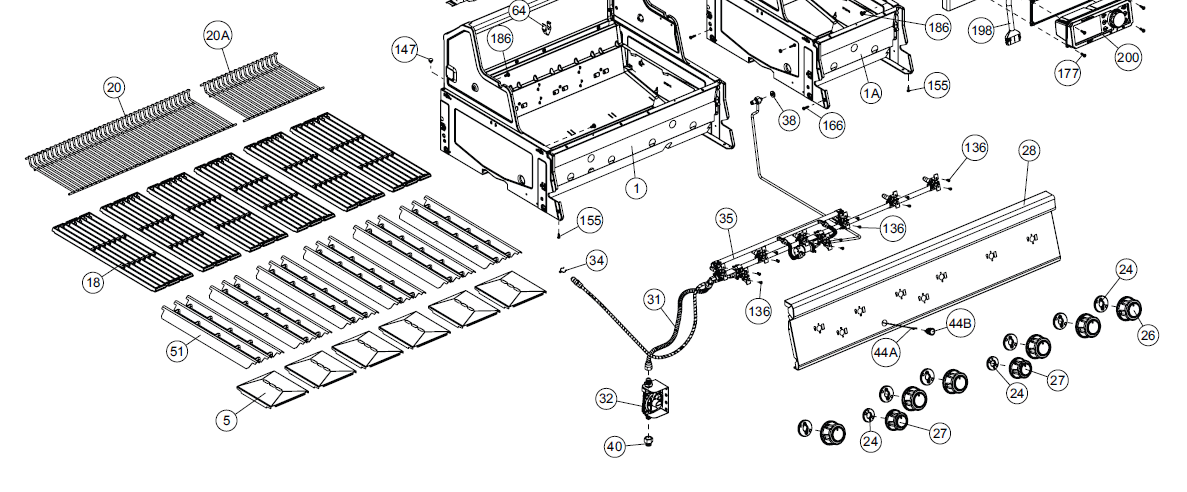

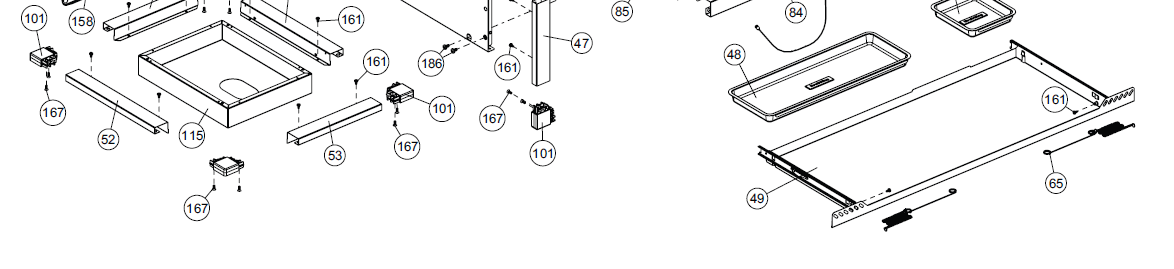

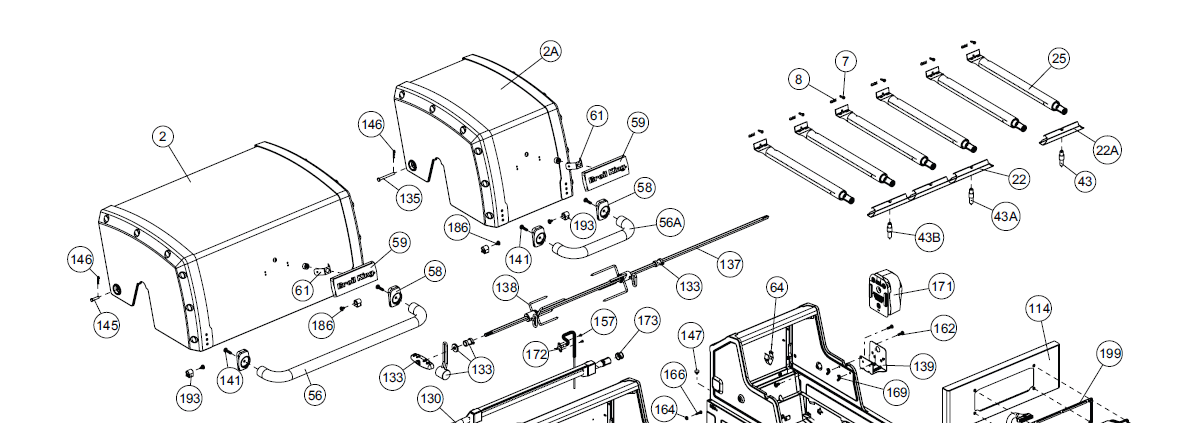

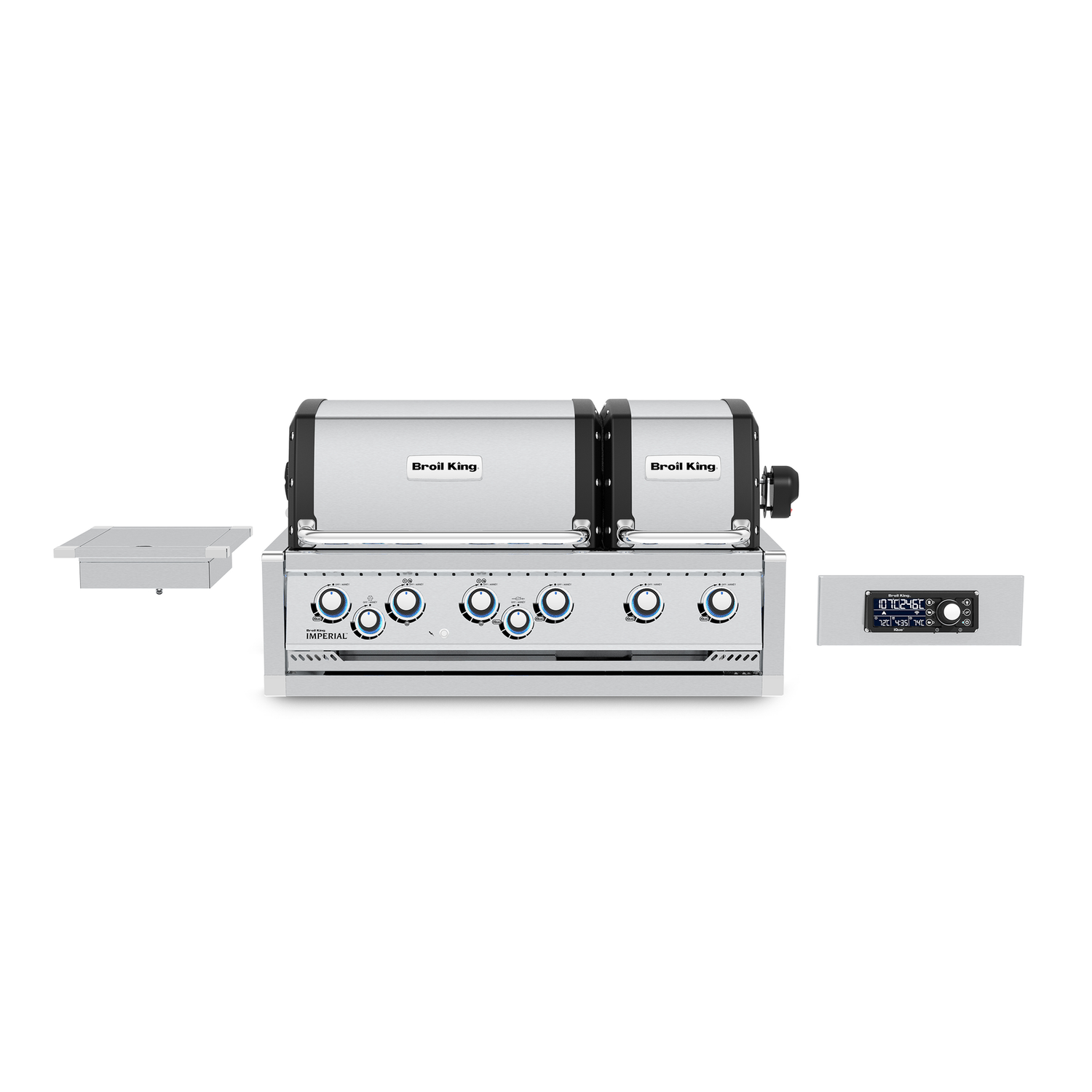

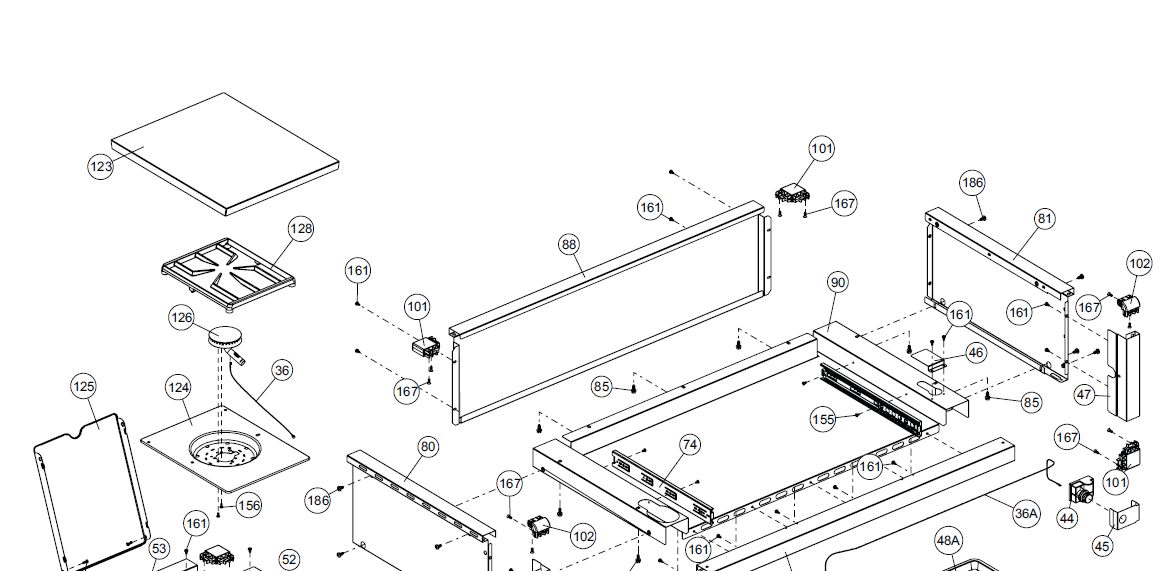

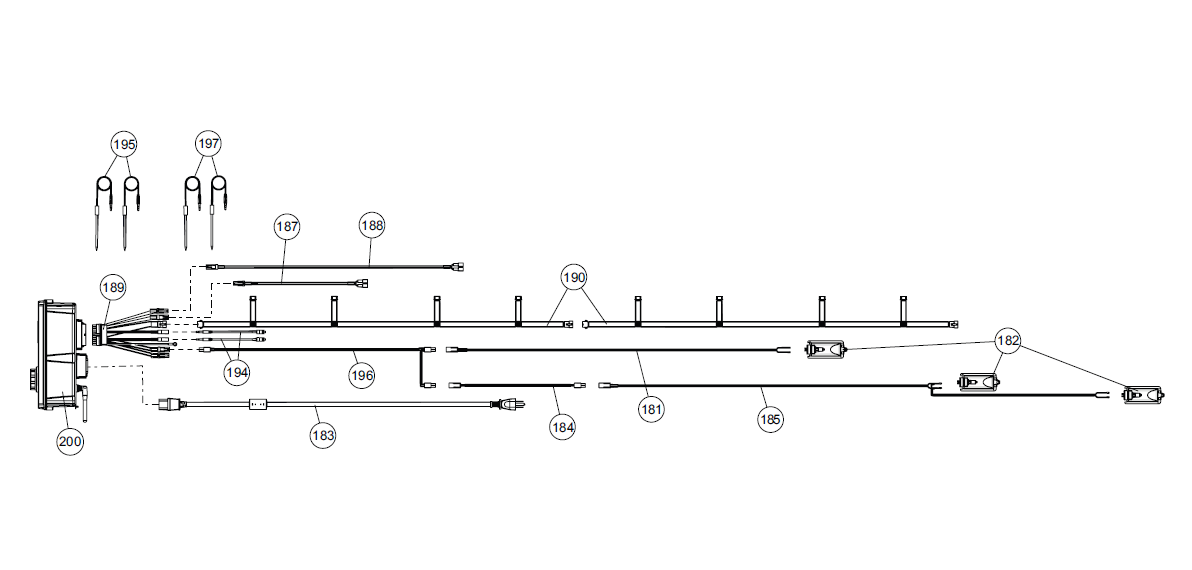

Alle Ersatzteile für Imperial QS 690 Built-In
| Pos | Artikelbeschreibung | Artikelnummer | Anzahl 696782DE | Anzahl 696783EU |
|---|---|---|---|---|
| 1 | FIREBOX ASSY 500 BI IQUE | 72008-703 | 1 | 1 |
| 1A | FIREBOX ASSY 250 BI IQUE | 72003-703 | 1 | 1 |
| 2 | LID ASSY 500 IQUE SS | 87305-303 | 1 | 1 |
| 2A | LID ASSY 250 IQUE SS | 87303-303 | 1 | 1 |
| 5 | GREASE SHIELD MODULAR SS | 27249-904 | 6 | 6 |
| 7 | SCREW #10-24 QUAD PAN HEAD | Y-11544S | 6 | 6 |
| 8 | CLIP BURNER TUBE MOUNT SS | S21242 | 6 | 6 |
| 18 | COOKING GRID CAST SS | 22005-283 | 6 | 6 |
| 20 | WARMING RACK IR 500 | 22005-992 | 1 | 1 |
| 20A | WARMING RACK IR 250 | 22003-992 | 1 | 1 |
| 22 | COLLECTOR BOX 440/500 SS | 12025-103 | 1 | 1 |
| 22A | COLLECTOR BOX 250 | 12023-103 | 1 | 1 |
| 24 | LED ASSY iQUE SMALL | 22051-91A | 8 | 8 |
| 25 | BURNER MAIN DUAL TUBE IR LP | 22929-103LP | 6 | 6 |
| 26 | CONTROL KNOB LARGE BLACK | 22602-71A | 6 | 6 |
| 27 | CONTROL KNOB | 22601-71A | 2 | 2 |
| 28 | CONTROL COVER 690 6V SB RB SS | 22058-493 | 1 | 1 |
| 31 | BRACKET-LID GASKET 550 SS | 10111-19A | 1 | 1 |
| 32 | REGULATOR ASSY | 10109-R14A | 1 | 1 |
| 34 | HAIRPIN COTTER SIDE BURNER | Y-11230 | 1 | 1 |
| 35 | BRACE FRONT/REAR B440 BLACK | 79258-074 | 1 | 1 |
| 36 | ELECTRODE W/WIRE | 70342-20 | 1 | 1 |
| 36A | ELECTRODE W/WIRE | 70342-63 | 1 | 1 |
| 38 | NUT HEX BRASS | Y-11990 | 1 | 1 |
| 43 | ELECTRODE W/WIRE | 10342-E13 | 1 | 1 |
| 43A | ELECTRODE W/WIRE 22" | 10342-E22 | 1 | 1 |
| 43B | ELECTRODE W/WIRE 38" | 10342-E38 | 1 | 1 |
| 44 | IGNITOR - QUINTUPLE | 10342-45 | 1 | 1 |
| 44A | BI IGNITOR HARNESS 790 | 25070-927 | 1 | 1 |
| 44B | IGNITOR BUTTON | 25070-93 | 1 | 1 |
| 45 | BI IGNITOR BRACKET SS | 72039-903 | 1 | 1 |
| 46 | BI SHIELD IGNITOR SS | 72049-603 | 1 | 1 |
| 47 | BI TRIM FRONT SIDE L/R SS | 71209-033 | 2 | 2 |
| 48 | BI GREASE PAN 500 IR | 72055-007 | 1 | 1 |
| 48A | BI GREASE PAN 250 IR | 72053-007 | 1 | 1 |
| 49 | BI DRAWER 750 SS W/RIVNUTS | 71068-003RA | 1 | 1 |
| 51 | FLAV-R-WAVE IR 304SS | 22009-103 | 6 | 6 |
| 52 | BI SB TRIM L/R SS | 73170-013 | 2 | 2 |
| 53 | BI SB TRIM FRONT/REAR SS | 73170-023 | 2 | 2 |
| 56 | LID-HANDLE BENT 500 430SS | 24005-12A | 1 | 1 |
| 56A | LID HANDLE BENT 250 430SS | 24003-12A | 1 | 1 |
| 58 | HANDLE BEZEL - CHROME | 54009-936 | 4 | 4 |
| 59 | NAMEPLATE-BROIL KING | 10081-BK614 | 2 | 2 |
| 61 | BRACKET PROBE SS | Y-12550 | 2 | 2 |
| 64 | BRACKET PROBE | Y-12552 | 2 | 2 |
| 65 | HARDWARE BAG STICK & CHAIN SS | 20005-000 | 2 | 2 |
| 74 | DRAWER SLIDE SET LHS & RHS 16" | Y-99101 | 2 | 2 |
| 80 | BI TRIM SIDE LHS W/RIVNUT | 71109-033R | 1 | 1 |
| 81 | CONTROL COVER B440 4V BLACK | 71109-043RA | 1 | 1 |
| 84 | BI CB TRIM FRONT 750 SS | 70208-013 | 1 | 1 |
| 85 | SCREW HEX WASHER HEAD #14x3/4 | S21084 | 7 | 7 |
| 88 | BI TRIM REAR 750 SS | 71308-023 | 1 | 1 |
| 90 | BI BASE 750 SS | 71628-003 | 1 | 1 |
| 101 | BI CORNER CAP 90 DEGREE CHRM | Y-12130 | 8 | 8 |
| 102 | BI CORNER CAP CHROME PLT | Y-12131 | 2 | 2 |
| 114 | BI FRONT FACIA CONTROLLER SS | 71051-113R | 1 | 1 |
| 115 | 115 | 73109-0511 | ||
| 123 | BI SB LID COVER SS | 73009-353 | 1 | 1 |
| 124 | SIDE BURNER BODY BASE | 23000-271 | 1 | 1 |
| 125 | SIDE BURNER LID IR SS | 23000-253 | 1 | 1 |
| 126 | SIDE BURNER ASSY | 10390-R81A | 1 | 1 |
| 128 | COVER SIDE BURNER BLACK | 23000-99 | 1 | 1 |
| 130 | BURNER TUBE REAR 500 | 27905-354 | 1 | 1 |
| 133 | ROTISSERIE HARDWARE PACK | S15278 | 1 | 1 |
| 135 | HINGE PIN 750 DUAL | 10240-17 | 1 | 1 |
| 136 | SCREW #8 32X5/8 TYPE C SS | S21128S | 16 | 16 |
| 137 | SPIT ROD ROTISSERIE 750 45" | S15260 | 1 | 1 |
| 138 | ROTIS SPIT FORK 2PCS + | S15287 | 2 | 2 |
| 139 | HARDWARE BAG ROTIS BRKT ASSY | 20006-000 | 1 | 1 |
| 141 | BOLT THCP 1/4-20X1" TYPE C | Y-11559 | 4 | 4 |
| 145 | HINGE PIN W/HOLE | S21235 | 2 | 2 |
| 146 | HITCH PIN CLIP | S21233 | 3 | 3 |
| 147 | LID BUMPER | Y-11236 | 4 | 4 |
| 155 | SCREW PHCP #8 X 12 | S21124 | 6 | 6 |
| 156 | SCREW | Y-12871 | 2 | 2 |
| 157 | SCREW-PHCP 6-32X1/4 | Y-12835 | 2 | 2 |
| 158 | SCREW M4x10 | Y-12641 | 2 | 2 |
| 161 | SCREW PHCP #10 24x3/8 | Y-29304 | 25 | 25 |
| 162 | SCREW #10 24x5/8 FLAT TOP | S35095 | 2 | 2 |
| 164 | NUT HEX #10-24 JS500 | Y-29307 | 2 | 2 |
| 166 | SCREW PHCP #10-24 X 3/4 | Y-29306 | 4 | 4 |
| 167 | SCREW #10-24X1/2" FLAT HEAD SS | Y-29301 | 20 | 20 |
| 169 | WING NUT STAMPED 10-24 | S21061 | 2 | 2 |
| 171 | ELECTRIC MOTOR | S15246 | 1 | - |
| 171 | MOTOR (UK) | S15244 | - | 1 |
| 171 | MOTOR (CH) | S15245 | - | 1 |
| 172 | REAR BURNER ELECTRODE WIRE + | S15508 | 1 | 1 |
| 173 | REAR BURNER SPRING | S21362 | 1 | 1 |
| 177 | SSCREW #10-24 x 5/8" SS | Y-29299S | 4 | 4 |
| 181 | HARNESS WIRE OVEN LIGHT | 25053-70 | 1 | 1 |
| 182 | OVEN LIGHT | 25020-71 | 3 | 3 |
| 183 | POWER CORD W/MAGNET | 25080-42 | - | 1 |
| 183 | POWER CORD W/MAGNET | 25080-43 | 1 | 1 |
| 183 | POWER CORD W/MAGNET | 25080-44 | - | 1 |
| 184 | HARNESS WIRE OVEN LIGHT | 25059-70 | 1 | 1 |
| 185 | HARNESS LIGHT 500/625/690 | 25030-72 | 1 | 1 |
| 186 | SCREW 1/4 X 20X1/2 TYPE-C PHCP | Y-12865 | 18 | 18 |
| 187 | HARNESS WIRING SOLENOID | 25051-71 | 1 | 1 |
| 188 | HARNESS WIRE SOLENOID IQUE | 25051-70 | 1 | 1 |
| 189 | HARNESS WIRE CONNECTOR 22 PIN | 25080-34 | 1 | 1 |
| 190 | HARNESS WIRE LED X4 IQUE | 25020-81 | 2 | 2 |
| 193 | SCREW - SHOULDER | Y-11239 | 4 | 4 |
| 194 | HARNESS EXTENSION WIRE 37 | 29305-73A | 2 | 2 |
| 195 | TEMPERATURE PROBE A 200 | 45301-951 | 2 | 2 |
| 196 | HARNESS SWITCH/BATTERY/LED R | 25050-73 | 1 | 1 |
| 197 | MEAT PROBE KIT | 42309-64A | 2 | 2 |
| 198 | HARNESS EXTENSION CONNECTOR | 25050-80 | 2 | 2 |
| 199 | CONTROLLER KIT iQUE | 43209-88 | 1 | 1 |
| 200 | CONTROLLER KIT 90W IQUE | 43209-91A | 1 | 1 |
